विद्युत संपर्क असेंबलियाँ
उत्पाद विवरण
विद्युत संपर्क असेंबली वर्तमान चालन प्रणालियों में मुख्य प्रवाहकीय और यांत्रिक संरचनात्मक घटक हैं, जो आम तौर पर चलती स्प्रिंग्स, स्थिर संपर्क, रिवेटेड टर्मिनल, ब्रैकेट और कनेक्टिंग टुकड़ों से बने होते हैं। सटीक मुद्रांकन और रिवेटिंग प्रक्रियाओं के माध्यम से, वे कार्यात्मक संरचनात्मक घटकों के साथ प्रवाहकीय धातु को कुशलतापूर्वक जोड़ते हैं, जिससे स्थिर वर्तमान संचालन और यांत्रिक आंदोलन के बीच एक विश्वसनीय संबंध प्राप्त होता है। इनका व्यापक रूप से कम वोल्टेज वाले विद्युत उपकरणों, रिले, संपर्ककर्ताओं, नई ऊर्जा प्रणालियों और बुद्धिमान बिजली वितरण उपकरणों में उपयोग किया जाता है।
प्रवाहकीय तंत्र के "हृदय" के रूप में, रिले मूविंग स्प्रिंग टर्मिनल बेरिलियम कॉपर सीधे उत्पाद के स्विचिंग प्रदर्शन, जीवनकाल और सिस्टम सुरक्षा को निर्धारित करता है।
हमारी कंपनी ने लंबे समय से सटीक विद्युत संपर्क घटकों के निर्माण पर ध्यान केंद्रित किया है, जो वैश्विक ग्राहकों को सामग्री चयन और मोल्ड विकास से लेकर तैयार उत्पाद असेंबली तक एकीकृत समाधान प्रदान करने के लिए उच्च परिशुद्धता मुद्रांकन और स्वचालित मोल्ड रिवेटिंग तकनीक का लाभ उठाती है।
उत्पाद संरचना और विशेषताएँ
इलेक्ट्रिकल प्लग बेस अलॉय मूविंग संपर्कों में आमतौर पर निम्नलिखित घटक शामिल होते हैं:

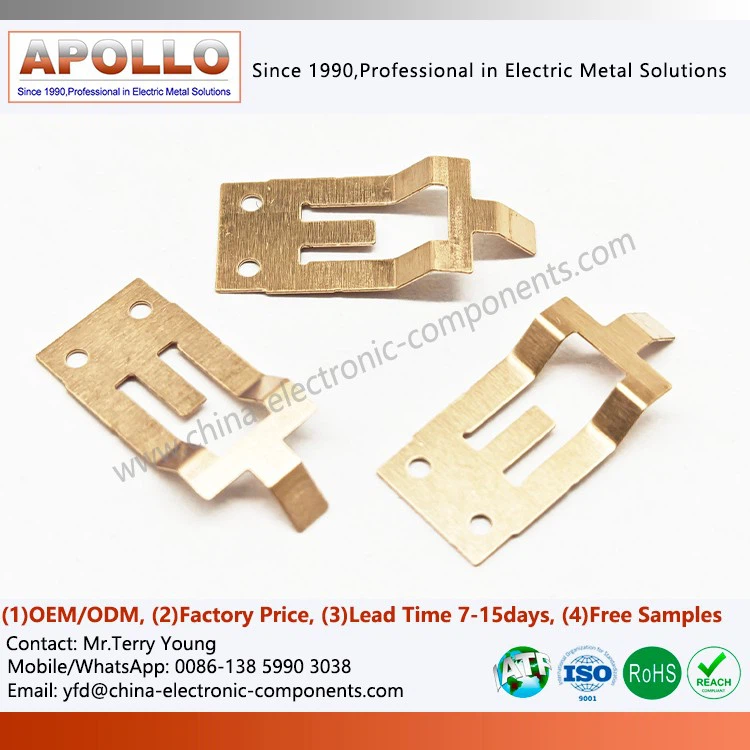

गतिशील वसंत:उच्च प्रत्यास्थता तांबे मिश्र धातु या स्टेनलेस स्टील पट्टी से मुद्रित, जिसमें उत्कृष्ट लचीलापन और थकान शक्ति होती है।
निश्चित संपर्क:आमतौर पर चांदी आधारित या चांदी मिश्र धातु सामग्री से बना होता है, जो कम संपर्क प्रतिरोध और इलेक्ट्रोलाइटिक संक्षारण के लिए उत्कृष्ट प्रतिरोध सुनिश्चित करता है।
रिवेटेड यूनिट:यांत्रिक स्थिरता और प्रवाहकीय निरंतरता सुनिश्चित करते हुए, मोल्ड या स्वचालित रिवेटिंग विधियों का उपयोग करके स्प्रिंग शीट या बेस पर संपर्क को सुरक्षित रूप से ठीक करता है।
समर्थन फ्रेम:संपर्क स्थिति को ठीक करने और सुसंगत सिस्टम संरचनात्मक स्थापना सुनिश्चित करने के लिए उपयोग किया जाता है।
संपूर्ण असेंबली में उच्च चालकता, स्थिर संपर्क दबाव, उत्कृष्ट यांत्रिक शक्ति और लंबे समय तक पहनने का जीवन है, जो इसे बार-बार स्विचिंग या उच्च {{0}वर्तमान उछाल वाले विभिन्न वातावरणों के लिए उपयुक्त बनाता है।
मुख्य कार्य: विद्युत संपर्क प्रणालियों की मुख्य आवश्यकताओं को संबोधित करना
| कम -प्रतिरोध धारा संचरण | चांदी मिश्र धातु संपर्कों और अत्यधिक प्रवाहकीय चलती और स्थिर स्प्रिंग्स (जैसे ऑक्सीजन मुक्त तांबा) के संयोजन के परिणामस्वरूप संपर्क प्रतिरोध 35mΩ से कम या उसके बराबर होता है और वर्तमान संचरण दक्षता 98% से अधिक या उसके बराबर होती है, जिससे बिजली की हानि कम हो जाती है और मध्यम से उच्च वर्तमान (5 ~ 50A) परिदृश्यों (जैसे नई ऊर्जा चार्जिंग पाइल्स और औद्योगिक संपर्ककर्ता) के अनुकूल हो जाता है; |
| उच्च-आवृत्ति विश्वसनीय स्विचिंग | चलती और स्थिर स्प्रिंग्स का सटीक लोच नियंत्रण (लोच गुणांक विचलन 5% से कम या उसके बराबर) और चाप प्रतिरोधी संपर्क डिज़ाइन 120 बार/मिनट से अधिक की उच्च आवृत्ति स्विचिंग का समर्थन करता है, 100,000 चक्रों के बाद कोई महत्वपूर्ण टूट-फूट नहीं होती है, जिससे उपकरण का दीर्घकालिक स्थिर संचालन सुनिश्चित होता है। |
| पुरालेख दमन संरक्षण | चाप मार्गदर्शक संरचना और गर्मी अपव्यय छेद डिज़ाइन चाप को जल्दी से नष्ट कर देता है (चाप बुझाने का समय 15 एमएस से कम या उसके बराबर), संपर्कों या चलती और स्थिर स्प्रिंग्स के चाप क्षरण को रोकता है, शॉर्ट सर्किट और आग के जोखिम को कम करता है। |
| यांत्रिक क्रिया समन्वय | चलती और स्थिर स्प्रिंग स्ट्रोक सटीकता ±0.02 मिमी, ऊर्जावान/... रीसेट प्रतिक्रिया समय 10ms से कम या उसके बराबर है, उपकरण के अन्य घटकों (जैसे कॉइल्स और रीसेट स्प्रिंग्स) के साथ सिंक्रनाइज़ेशन सुनिश्चित करता है और कार्रवाई में देरी के कारण विद्युत संपर्क विफलताओं से बचाता है। |
| यह सभी परिचालन स्थितियों के अनुकूल है | सतह उपचार (सिल्वर प्लेटिंग/पैसिवेशन) और अनुकूलित सामग्री संयोजन घटकों को व्यापक तापमान, आर्द्रता, कंपन और सल्फिडेशन वातावरण में स्थिर प्रदर्शन बनाए रखने में सक्षम बनाता है, रखरखाव आवृत्ति को कम करता है और बिक्री लागत के बाद ग्राहक को कम करता है। |
विस्तृत प्रदर्शन और गुणवत्ता आश्वासन
फ़्लैट और क्रैक-निःशुल्क रिवेटिंग पॉइंट
एक उच्च परिशुद्धता दबाव नियंत्रण प्रणाली एकसमान संपर्क क्रिम्पिंग सुनिश्चित करती है, ढीले रिवेट्स और दरारों को खत्म करती है।
01
बरी-मुक्त स्प्रिंग सतह
सुचारू संचालन सुनिश्चित करने और घिसाव को कम करने के लिए मुद्रांकित किनारों को द्वितीयक परिष्करण से गुजरना पड़ता है।
02
स्थिर चालकता
मजबूती से वेल्ड किए गए चांदी के संपर्क लगातार कम संपर्क प्रतिरोध बनाए रखते हैं।
03
संक्षारण -प्रतिरोधी उपचार
निकल या टिन चढ़ाना ऑक्सीकरण और आर्द्र वातावरण का प्रभावी ढंग से प्रतिरोध करता है।
04
मानकीकृत पैकेजिंग
वैक्यूम {{0}सीलबंद नमी - प्रूफ पैकेजिंग स्वचालित उत्पादन लाइनों पर उपयोग का समर्थन करती है।
05
