ब्रेज़्ड विद्युत संपर्क
उत्पाद विवरण

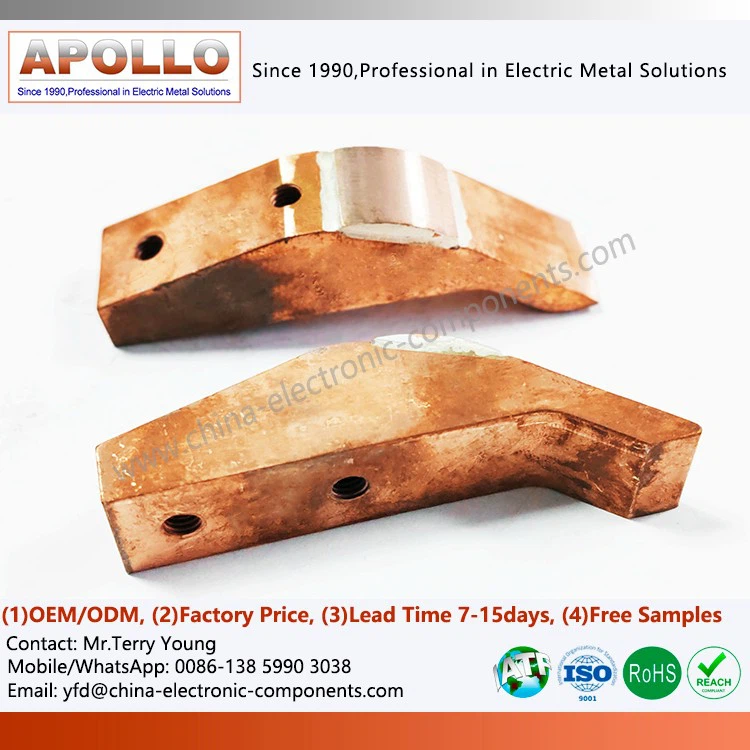

ब्रेज़्ड विद्युत संपर्क विद्युत संपर्क तत्व होते हैं जो उच्च तापमान ब्रेज़िंग प्रक्रिया का उपयोग करके चांदी आधारित संपर्क सामग्री को तांबे, पीतल या अन्य प्रवाहकीय सब्सट्रेट से मजबूती से जोड़ते हैं।
यह संरचना उत्कृष्ट चालकता और यांत्रिक शक्ति को जोड़ती है, और कम वोल्टेज वाले विद्युत उपकरणों, नई ऊर्जा प्रणालियों, ऑटोमोटिव विद्युत प्रणालियों, घरेलू उपकरणों और औद्योगिक स्वचालन उपकरणों में व्यापक रूप से उपयोग की जाती है। यह अत्यधिक विश्वसनीय वर्तमान संचालन और लंबे समय तक चलने वाले विद्युत ब्रेकिंग को प्राप्त करने के लिए एक महत्वपूर्ण घटक है।
पारंपरिक रिवेटेड संपर्कों की तुलना में, प्रोजेक्शन वेल्डिंग सिल्वर संपर्क तापीय चालकता, वेल्डिंग के प्रतिरोध और कनेक्शन स्थिरता में लाभ प्रदान करते हैं। टांकने की प्रक्रिया संपर्क और आधार के बीच एक धातुकर्म बंधन सुनिश्चित करती है, जिसके परिणामस्वरूप कम प्रतिरोध, उच्च यांत्रिक स्थिरता और उच्च वर्तमान उछाल और लगातार रुकावटों के तहत लंबे समय तक स्थिर प्रदर्शन बनाए रखने की क्षमता होती है।
सामग्री सहयोगात्मक इंजीनियरिंग
| संपर्क सामग्रियों का विद्युत रासायनिक चयन | हम AgNi, AgSnO₂, और AgCdO सहित मिश्र धातुओं की एक श्रृंखला का उपयोग करते हैं, जिन्हें नियंत्रित वायुमंडल के तहत पिघलाया जाता है, जिसमें माइक्रोन स्तर के पृथक्करण के भीतर मेटलोग्राफिक एकरूपता नियंत्रित होती है। महत्वपूर्ण रूप से, हम केवल मानक ग्रेड बेचने के बजाय, आपकी लोड विशेषताओं (प्रतिरोधक, आगमनात्मक, कैपेसिटिव) और ब्रेकिंग आवृत्ति के अनुरूप परामर्शी सामग्री चयन सेवाएं प्रदान करते हैं। उदाहरण के लिए, उच्च आवृत्ति स्विचिंग परिदृश्यों के लिए, हम ट्रेस तत्वों के साथ AgSnO₂ सामग्रियों की अनुशंसा करते हैं, जिनकी ऑक्साइड फिल्म ब्रेकडाउन वोल्टेज और प्रतिरोध स्पॉट वेल्डिंग सिल्वर संपर्क प्रतिरोध संतुलन बिंदु पूर्व अनुकूलित है। |
| सोल्डर इंटरफ़ेस की अनुकूलता डिज़ाइन | सोल्डर का चयन "ग्रेडिएंट मैचिंग" सिद्धांत का पालन करता है: चांदी मिश्र धातु और तांबे के आधार के बीच थर्मल विस्तार गुणांक, विद्युत चालकता और पिघलने बिंदु की एक तीन परत संक्रमण संरचना का निर्माण किया जाता है। सिल्वर {{2}कॉपर{3}फॉस्फोरस (Ag{4}Cu{5}P) या सिल्वर{6}कॉपर{{7}जिंक (Ag{8}Cu-Zn) सोल्डर का उपयोग 15 डिग्री से नीचे नियंत्रित गीले कोण के साथ किया जाता है ताकि यह सुनिश्चित किया जा सके कि केशिका प्रवाह 5 सेकंड से कम के तीव्र ताप चक्र के भीतर पूरा हो जाए, जिससे फ्लैश वेल्डिंग सिल्वर कॉन्टैक्ट सामग्री के उच्च तापमान चरण परिवर्तन से बचा जा सके। सोल्डर परत की मोटाई सटीक रूप से 0.08-0.15 मिमी की सीमा के भीतर बनाए रखी जाती है, जिससे अत्यधिक सोल्डर मोटाई के कारण असामान्य प्रतिरोधकता बढ़ने से रोकने के साथ-साथ यांत्रिक शक्ति सुनिश्चित होती है। |
| सब्सट्रेट टोपोलॉजी अनुकूलन | प्रवाहकीय आधार अतिरिक्त {{0}कठोर T2 कॉपर या क्रोमियम {{2}ज़िरकोनियम कॉपर (CuCrZr) का उपयोग करता है। मुख्य अंतर यह है कि उत्तरार्द्ध 97% आईएसीएस चालकता बनाए रखता है जबकि एनीलिंग तापमान प्रतिरोध को 550 डिग्री से अधिक तक बढ़ाता है। उच्च धारा अनुप्रयोगों के लिए, हीट एक्सचेंज क्षेत्र को बढ़ाकर स्थिर तापमान वृद्धि को कम करने के लिए सब्सट्रेट के भीतर एक माइक्रो हीट सिंक संरचना को एम्बेड किया जाता है। यह एकीकृत डिज़ाइन पारंपरिक असेंबली विधियों की तुलना में थर्मल इंटरफेस की संख्या को कम करता है, जिससे गर्मी संचालन पथ 40% से अधिक छोटा हो जाता है। |
प्रदर्शन लाभ की तकनीकी भाषा
समय-संपर्क प्रतिरोध की डोमेन स्थिरता:प्रारंभिक संपर्क प्रतिरोध 5 μΩ (10 ए परीक्षण धारा पर) से नीचे है, और 10,000 यांत्रिक जीवन चक्रों के बाद, प्रतिरोध वृद्धि 15% के भीतर सीमित है। यह स्थिरता सोल्डर परत और दो आधार सामग्रियों द्वारा गठित प्रसार क्षेत्र की नियंत्रित मोटाई से उत्पन्न होती है, जो 2-5 माइक्रोन तक होती है। यह अत्यधिक मोटे प्रसार क्षेत्रों से जुड़े भंगुरता जोखिम से बचते हुए धातुकर्म बंधन शक्ति सुनिश्चित करता है।
एंटी-फ्यूजन वेल्डिंग क्षमता का सूक्ष्म तंत्र:संभावित रूप से शॉर्ट-सर्किट प्रभावों के अधीन अनुप्रयोगों के लिए, माइक्रोटेक्सचर्ड संरचनाएं (लेजर-एच्च्ड ग्रिड ग्रूव्स) को इलेक्ट्रिक प्रतिरोध वेल्डिंग सिल्वर संपर्क सतह पर जोड़ा जा सकता है। ये खांचे विद्युत चाप के उच्च तापमान के तहत धातु वाष्प के निकास के लिए चैनल के रूप में कार्य करते हैं, बड़े क्षेत्र को पिघलने और संपर्क सतह के आसंजन को रोकते हैं। माइक्रोस्ट्रक्चर की गहराई और चौड़ाई को सटीक रूप से अपेक्षित शॉर्ट सर्किट वर्तमान शिखर के आधार पर डिज़ाइन किया गया है, जो मैक्रोस्कोपिक प्रदर्शन और सूक्ष्म आकृति विज्ञान के बीच एक क्रॉस स्केल सहसंबंध को प्रदर्शित करता है।
प्रणाली-तापमान वृद्धि विशेषताओं का स्तर अनुकूलन:घटक तापमान में वृद्धि न केवल सामग्री पर बल्कि उसकी ज्यामिति पर भी निर्भर करती है। हमारा डिज़ाइन "आइसोथर्मल ऑप्टिमाइज़ेशन" के सिद्धांत का पालन करता है, जो ऑपरेटिंग करंट के तहत पूरे मॉड्यूल में एक समान तापमान ग्रेडिएंट वितरण सुनिश्चित करने के लिए तांबे के आधार के क्रॉस - सेक्शनल ग्रेडिएंट वक्र को समायोजित करता है, इस प्रकार स्थानीय हॉट स्पॉट को खत्म करता है। वास्तविक माप डेटा से पता चलता है कि अनुकूलित मॉड्यूल समान परिस्थितियों में अपने अधिकतम तापमान को 8-12K तक कम कर सकता है।
क्रॉस-उद्योग अनुप्रयोग अनुकूलन
नई ऊर्जा इन्वर्टर फ़ील्ड
फोटोवोल्टिक या ऊर्जा भंडारण इनवर्टर में, डीसी साइड स्विचिंग आवृत्ति कम है, लेकिन वर्तमान तरंग बड़ी है। हम जूल ताप संचय को दबाने के लिए गाढ़े तांबे के आधार डिज़ाइन के साथ AgNi सामग्री को संयोजित करने की सलाह देते हैं। AC साइड के लिए, AgSnO₂ सामग्री का उपयोग किया जाता है, जिसके एंटी-{2}}AC ऑक्सीकरण गुणों को IEC 60947-4-1 द्वारा सत्यापित किया जाता है, जो 50/60Hz ऑपरेटिंग स्थितियों के तहत स्वच्छ प्रतिरोध सीम वेल्डिंग सिल्वर संपर्क सतहों को बनाए रखता है।
रेल पारगमन नियंत्रण प्रणाली
EN 45545 लौ{{1}मंदक मानक के लिए, हम कैडमियम{{2}मुक्त सामग्री समाधान प्रदान करते हैं। सोल्डर कम धुआं और हैलोजन मुक्त आवश्यकताओं को पूरा करने के लिए फॉस्फोरस मुक्त फॉर्मूला का भी उपयोग करता है। घटकों ने 5-150Hz की कंपन आवृत्तियों और 5g के त्वरण के साथ त्रिअक्षीय स्थायित्व परीक्षण पास कर लिया है, और सोल्डर थकान जीवन 10⁷ चक्र से अधिक है।
औद्योगिक सर्वो ड्राइव
सर्वो सिस्टम को माइक्रोसेकंड स्तर की प्रतिक्रिया की आवश्यकता होती है, और संपर्क बाउंस समय को 1ms से कम करने की आवश्यकता होती है। सिल्वर से कॉपर ब्रेज़िंग द्रव्यमान वितरण को अनुकूलित करके और स्प्रिंग प्रीलोड से मिलान करके, हमारे घटक प्रारंभिक समापन उछाल ऊंचाई को 0.05 मिमी के भीतर नियंत्रित कर सकते हैं। इसके साथ ही, कम संपर्क प्रतिरोध बनाए रखने से सिग्नल ट्रांसमिशन विरूपण कम हो जाता है, जो सटीक स्थिति नियंत्रण में वर्तमान लूप की स्थिरता के लिए महत्वपूर्ण है।
स्मार्ट ग्रिड स्विचगियर
12kV मीडियम {{1}वोल्टेज स्विचगियर में मुख्य या बाईपास कॉपर बार्स सिल्वर कॉन्टैक्ट जॉइनिंग के रूप में उपयोग किया जाता है। सोल्डर जोड़ों को न केवल 1250A के रेटेड निरंतर करंट का सामना करना होगा, बल्कि 75kA/1s के कम समय के थर्मल स्थिरता करंट का भी सामना करना होगा। CuCrZr बेस और वैक्यूम ब्रेज़िंग प्रक्रिया को नियोजित करने से अत्यधिक थर्मल शॉक के तहत सोल्डर के पिघलने का शून्य जोखिम सुनिश्चित होता है, जो ग्रिड स्तर की विश्वसनीयता की गारंटी देता है।
